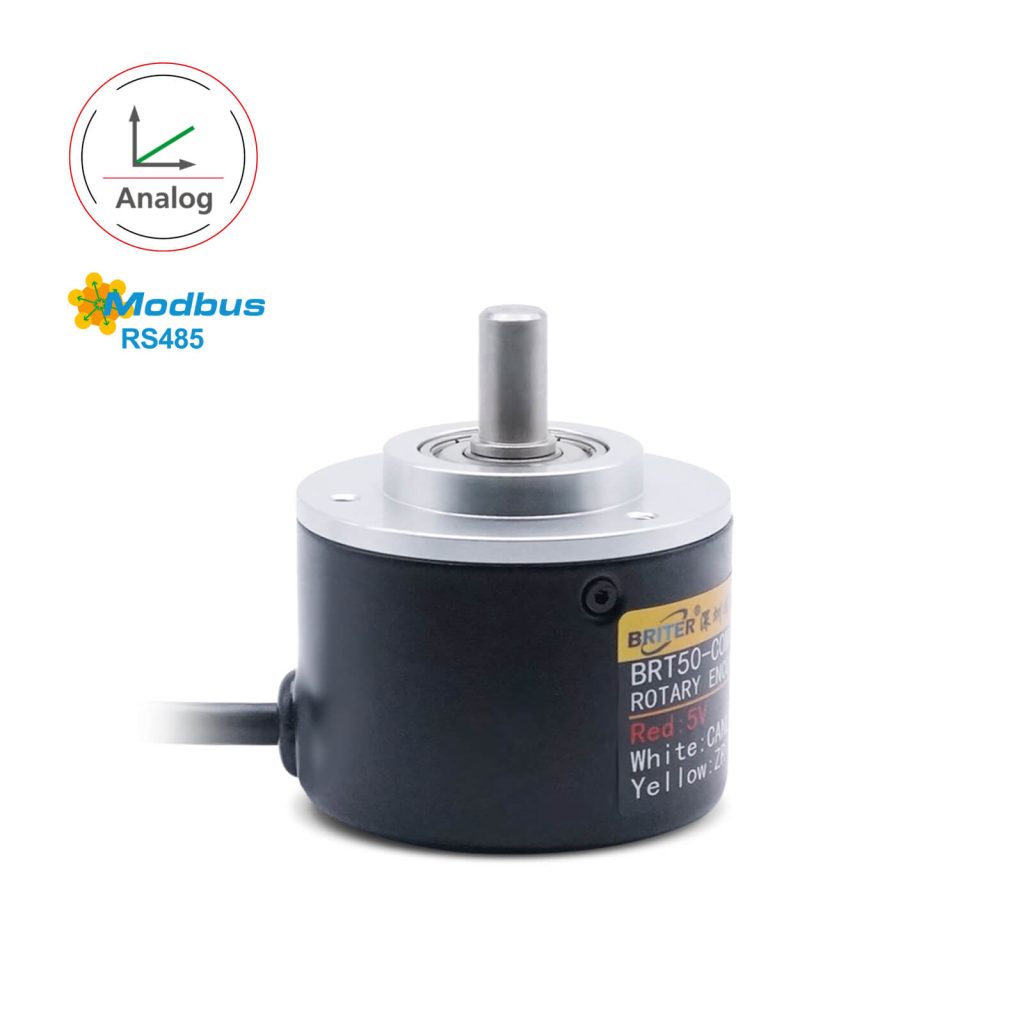

RS485 & 模拟量输出多圈绝对值编码器——高精度机械齿轮角度传感器
- 机械式齿轮多圈设计：采用精密机械齿轮结构，实现多圈绝对值测量，无需内部电池，适合长期稳定操作。
- 非接触式传感：采用非接触式设计，支持RS485和模拟量输出，延长设备使用寿命，提供精准的角度反馈。
- 高精度角度传感：提供多圈的绝对位置反馈，确保在各种工业应用中的精准定位和角度测量。
- 紧凑型设计：小体积设计，适用于空间有限的工业场景，保证高性能输出。
- 工业级稳定性：经过宽电压和EMC严格测试，具备强抗干扰能力，确保设备在复杂工业环境中的长期可靠运行。
- 便捷参数设定：通过RS485 Modbus RTU协议与模拟量输出的双重通讯方式，快速设定参数，简化工业自动化流程。
- RS485 & 模拟量输出优势：RS485提供长距离、抗干扰强的通讯能力，模拟量输出则适合多种工业设备的直接连接，确保信号传输的稳定性与准确性。
- 可设置参数：支持设置最大值、最小值和中间值，灵活适应多种工业应用场景需求。
- 经济实惠：价格从￥198起，现货供应，为各种工业应用提供高性价比解决方案。
多圈圈数：
单圈分辨率:
结构形式:
11
工作电压 | 12~24V | 电气寿命 | >100000h |
线性度 | 0.1% | 单圈分辨率 | 10 bit,12 bit,13 bit,14bit,15 bit,16bit |
工作电流 | 50mA | 圈数 | 单圈、多圈 16、24、25、32、50、64、100、200、400、1800、5400、10800、21600 圈 (可定制) |
内核刷新周期 | 50uS | 通讯接口 | 输出口1：RS485 (ModBus RTU) 输出口2：模拟量电流4-20mA或电压0-10V、或电压0-5V |
外形尺寸 | Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴 | 轴的最大负载 | 轴向20N,径向80N |
外壳/法兰材质 | 锌镍镀层钢/航空铝 | 最大机械转速 | 3000转 |
轴材质 | 不锈钢轴（可定制轴尺寸） | 最大启动扭矩 | 0.006Nm |
轴承材质 | 轴承钢 | 重量 | 86~200g（含1.2米屏蔽线，可定制线长） |
工作温度 | -40 ～ + 85°C | 湿度 | 98 % (无凝露) |
储存温度 | -40 ～ + 85°C | 防护等级 | IP54 |
线色 | RS485&4-20mA | RS485&0-5V | RS485&0-10V |
红 | 12~24V | 12~24V | 12~24V |
黑 | GND | GND | GND |
黄 | SETL、复位 | SETL、复位 | SETL、复位 |
白 | 485A | 485A | 485A |
绿 | 485B | 485B | 485B |
橙 | SETH、方向 | SETH、方向 | SETH、方向 |
灰 | 4-20mA | / | / |
棕 | / | 0-5V | 0-10V |
IP54-BRT38-6mm 轴（见上图）
IP54-BRT38B-8mm 抱箍（见上图）
IP54-BRT50-8mm 轴（见上图）
