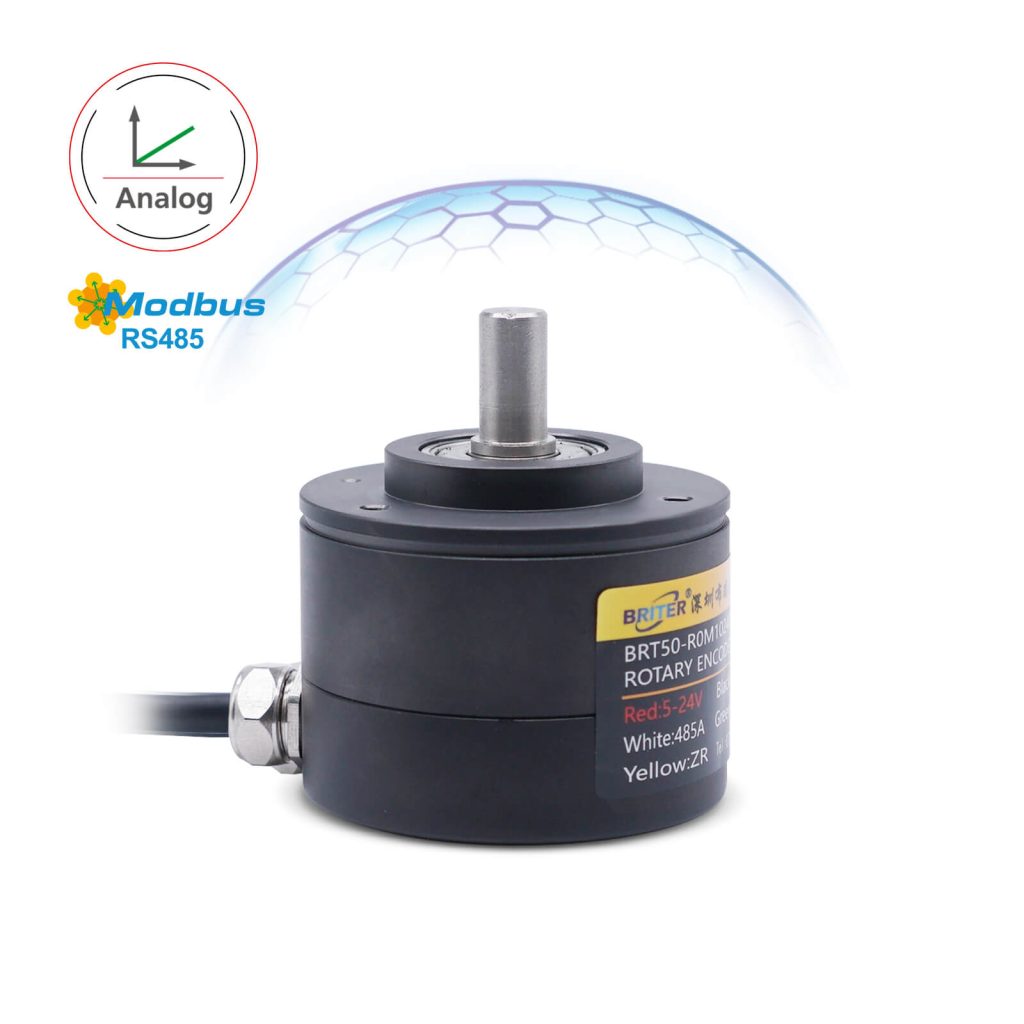

防爆编码器 单圈多圈绝对值-RS485&模拟量双输出
- 安全防爆，国家防爆认证( Exic IIC T5 Gc);
- 模拟量，RS485(ModBus RTU)双输出;
- 防尘、防盐雾、抗振动; .
- 精密机械齿轮多圈,无内部电池;
- 最小体积直径39mm,工业级编码器;
- 宽电压,通过EMC测试，抗干扰性强，稳定性强;
- 绝对式，断电记忆;磁敏非接触式,使用寿命长;
- 模拟量AD转换精度高达16bit,零点设置和计数方向设置功能
- 价格：￥348起；货期：1-3个工作日，批量请联系我们。
多圈圈数：
单圈分辨率:
结构形式:
输出参数（RS485+模拟量）:
11
工作电压 | 12~24V | 电气寿命 | >100000h |
线性度 | 0.1% | 单圈分辨率 | 10 bit,12 bit,13 bit,14bit,15 bit,16bit |
工作电流 | 50mA | 圈数 | 单圈、多圈 16、24、25、32、50、64、100、200、400、1800、5400、10800、21600 圈 (可定制) |
内核刷新周期 | 50uS | 通讯接口 | 输出口1：RS485 (ModBus RTU) 输出口2：模拟量电流4-20mA或电压0-10V、或电压0-5V |
外形尺寸 | Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴 | 轴的最大负载 | 轴向20N,径向80N |
外壳/法兰材质 | 锌镍镀层钢/航空铝 | 最大机械转速 | 3000转 |
轴材质 | 不锈钢轴（可定制轴尺寸） | 最大启动扭矩 | 0.006Nm |
轴承材质 | 轴承钢 | 重量 | 86~200g（含1.2米屏蔽线，可定制线长） |
工作温度 | -40 ～ + 85°C | 湿度 | 98 % (无凝露) |
储存温度 | -40 ～ + 85°C | 防护等级 | Ex(防爆型) |
线色 | RS485&4-20mA | RS485&0-5V | RS485&0-10V |
红 | 12~24V | 12~24V | 12~24V |
黑 | GND | GND | GND |
黄 | SETL、复位 | SETL、复位 | SETL、复位 |
白 | 485A | 485A | 485A |
绿 | 485B | 485B | 485B |
橙 | SETH、方向 | SETH、方向 | SETH、方向 |
灰 | 4-20mA | / | / |
棕 | / | 0-5V | 0-10V |
Ex-BRT38-6mm 轴（见上图）
Ex-BRT38B-8mm 盲孔抱箍（见上图）
Ex-BRT50-8mm 轴（见上图）
