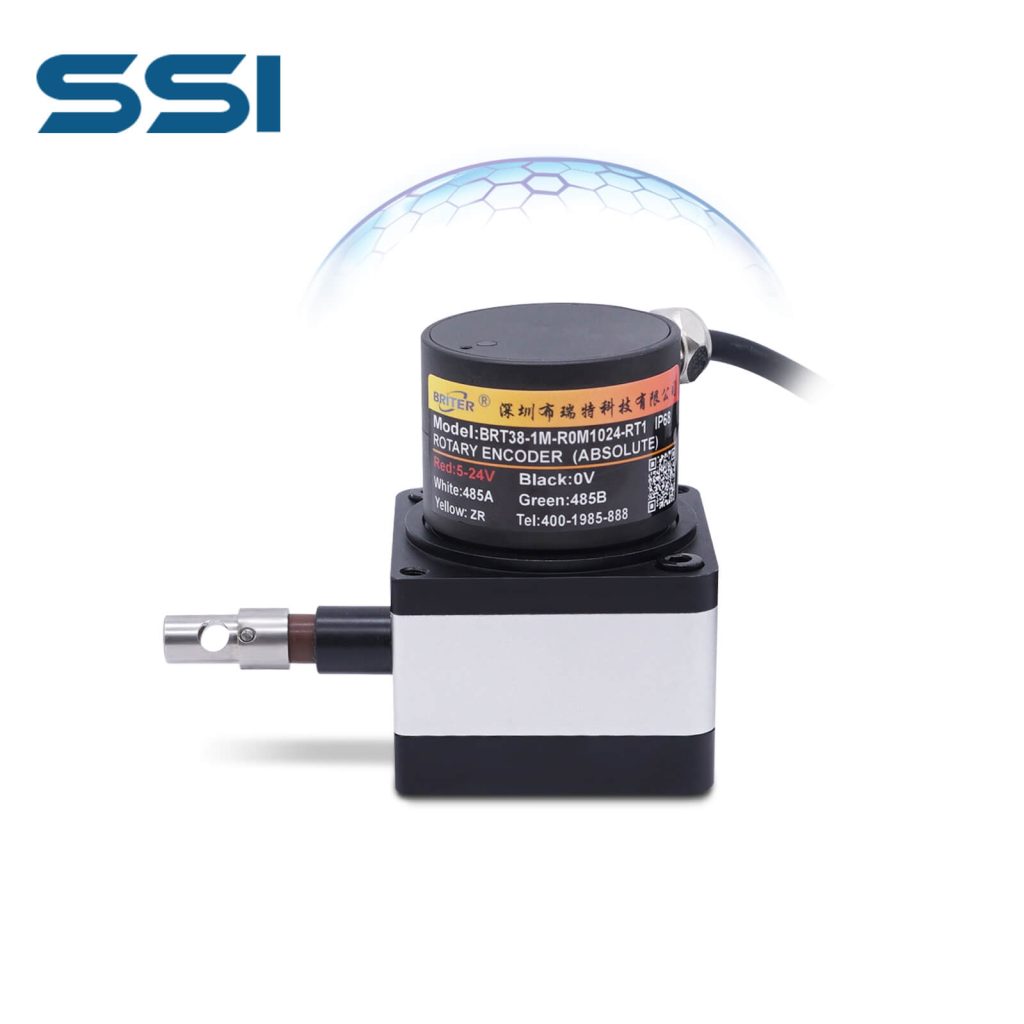

防爆 拉线拉绳位移传感器-SSI

  • 国家防爆认证( Ex ic IIC T5 Gc);
  • 往复疲劳实验,500万次疲劳寿命;
  • 出绳口,陶瓷材质,耐磨,增强钢绳寿命;
  • 0.8mm粗线径,进口软性不锈钢绳,表面尼龙涂层,摩擦小,耐磨性强;
  • 特殊拉头固定方式,拉伸极限力,高于同行10倍;允许偏角15°;
  • 数量通讯,绝对式,断电记忆;可通过通讯协议或上位机软件进行参数设定,操作直观、简单;
  • 支持查询模式和自动返回模式,反馈位置和速度;波特率、置位功能、计数方向及速度反馈等可编程
  • 价格:¥488起;货期:1-3个工作日,批量请联系我们。

测量行程(米)

0.3m
0.5m
1m
2m
3m
4m
5m
6m
7m
8m
9m
10m
我要询价 :400-1985-888

11

工作电压

5~24V

波特率

9600~115200(默认 9600)

线性度

0.1%

站号、地址

1~255(默认1)

工作电流

50mA

通讯接口

RS485 ModBus RTU

内核刷新周期

50uS

电气寿命

>100000h

单圈分辨率

1024(10 bit), 4096(12 bit), 16384(14 bit), 32768(15 bit), 65536(16bit), 131072(17bit)

外形尺寸

Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴

轴的最大负载

轴向20N,径向80N

外壳/法兰材质

锌镍镀层钢/航空铝

最大机械转速

8000转

轴材质

不锈钢轴(可定制轴尺寸)

最大启动扭矩

0.006Nm

轴承材质

轴承钢

重量

86~200g(含1.2米屏蔽线,可定制线长)

工作温度

 -40 ~ + 85°C

湿度

 98 % (无凝露)

储存温度

 -40 ~ + 85°C

防护等级

IP54

电源正极 5~24V

 上电前务必注意编码器标签上的电压值

地线(GND)

0V

ZR (置零,一般不接)

1、置零功能:黄线接地(黑线),编码器置零;
2、恢复出厂设置功能:断电后黄线接地(黑线),上电,
保持 2 分钟后即可复位,复位后分离两条线

绿

RS485B

 TR-

RS485A

 TR+

Ex防爆-0.3m&0.5m&1m-拉线盒见上图

Ex防爆-2m-拉线盒见上图

Ex防爆-3m-拉线盒见上图

Ex防爆-4m&5m-拉线盒见上图

Ex防爆-6m&7m-拉线盒见上图

  • 01 Ex BRT38 0.3m&0.5m&1m-拉线盒-图纸
  • 01 Ex BRT38 0.3m&0.5m&1m-拉线盒-模型
  • 02 Ex BRT38 2m-拉线盒-图纸
  • 02 Ex BRT38 2m-拉线盒-模型
  • 03 Ex BRT38 3m-拉线盒-图纸
  • 03 Ex BRT38 3m-拉线盒-模型
  • 04 Ex BRT38 4m&5m-拉线盒-图纸
  • 04 Ex BRT38 4m&5m-拉线盒-模型
  • 05 Ex BRT38 6m&7m-拉线盒-图纸
  • 05 Ex BRT38 6m&7m-拉线盒-模型
