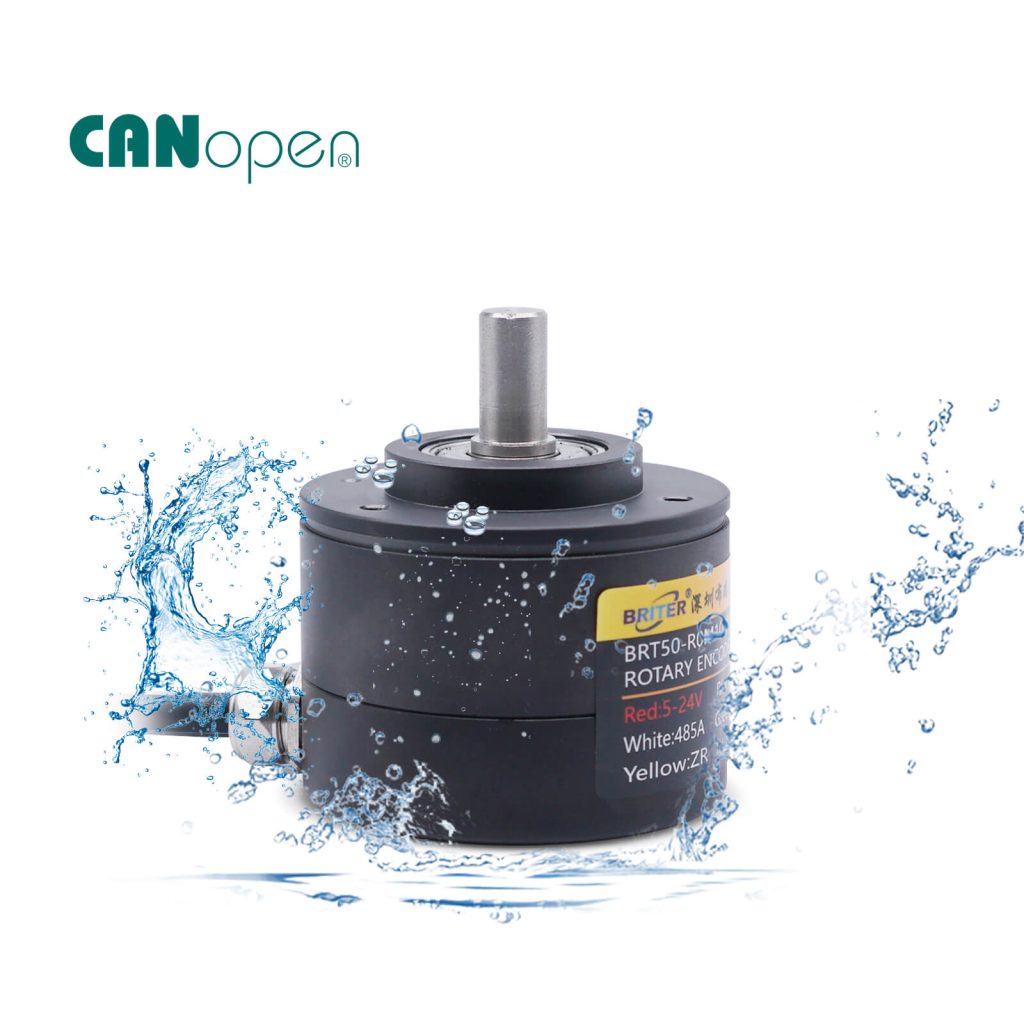

IP68防水编码器 单圈多圈绝对值-CANopen

  • IP68防水(1m深), 防尘、防盐雾、抗振动;
  • 精密机械齿轮多圈,无内部电池;
  • 分辨率最高17bit,精度可达0.07度;
  • 宽电压,通过EMC测试,抗干扰性强,稳定性强;
  • 最小体积27*27mm,不锈铁保壳,不锈钢轴承,工业级编码器;
  • 可通过通讯协议或上位机软件进行参数设定,操作直观、简单;
  • 支持查询模式和自动返回模式,反馈位置和速度; 波特率、置位功能、 计数方向及速度反馈等可编程;
  • 价格:¥368起;货期:1-3个工作日,批量请联系我们

多圈圈数

单圈
16圈
32圈
64圈
100圈
400圈
1800圈
5400圈
10800圈
21600圈

单圈分辨率:

10bit
12bit
15bit
16bit
17bit

结构形式:

38-6mm 轴
38-8mm 盲孔
50-8mm 轴
我要询价 :400-1985-888

11

[wptb id="4320" not found ]

外形尺寸

Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴

轴的最大负载

轴向20N,径向80N

外壳/法兰材质

锌镍镀层钢/航空铝

最大机械转速

3000转

轴材质

不锈钢轴(可定制轴尺寸)

最大启动扭矩

0.006Nm

轴承材质

轴承钢

重量

86~200g(含1.2米屏蔽线,可定制线长)

工作温度

 -40 ~ + 85°C

湿度

 98 % (无凝露)

储存温度

 -40 ~ + 85°C

防护等级

IP68

电源正极 5~24V

 上电前务必注意编码器标签上的电压值

地线(GND)

0V

ZR (置零,一般不接)

1、置零功能:黄线接地(黑线),编码器置零;
2、恢复出厂设置功能:断电后黄线接地(黑线),上电,
保持 2 分钟后即可复位,复位后分离两条线

绿

CAN-H

CAN-L

IP68-BRT38-6mm 轴见上图

IP68-BRT38B-8mm 盲孔抱箍见上图

IP68-BRT50-8mm 轴见上图

  • 005 CANOPEN说明书通信协议
  • 0051 BRT_CANopen Single_turn_encoder.eds
  • 0052 BRT_CANopen Multi_turn_encoder.eds
  • 01 编码器 IP68-BRT-38-6mm轴-图纸
  • 01 编码器 IP68-BRT38-6mm轴-模型
  • 04 编码器 IP68-BRT38B-8mm 盲孔抱箍-图纸
  • 04 编码器 IP68-BRT38B-8mm 盲孔抱箍-模型
  • 05 编码器 IP68-BRT50-8mm轴-图纸
  • 05 编码器 IP68-BRT50-8mm轴-模型
