主页>旋转编码器>单圈绝对值编码器>微小体积编码器

微型小体积 单圈绝对值编码-RS485/RS232 Modbus RTU

  • 单圈0~ 360°绝对式,断电记忆
  • 可做电子多圈,高达几百万圈;

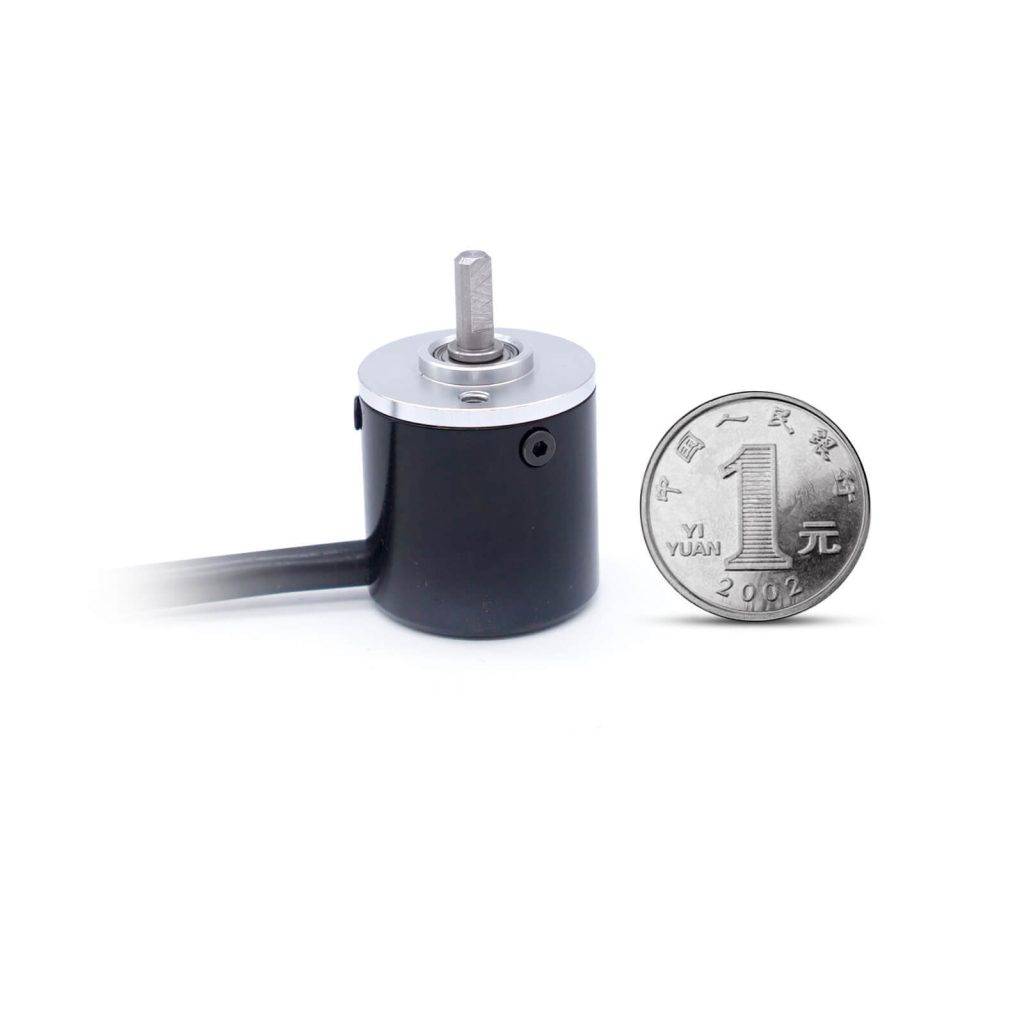

  • 最小体积直径25mm,A工业级编码器;
  • 宽电压,通过EMC测试,抗干扰性强,稳定性强; .
  • 可通过通讯协议或上位机软件进行参数设定,操作直观、简单;
  • 支持查询模式和自动返回模式,反馈位置和速度;波特率、置位功能、计数方向及速度反馈等可编程;
  • 价格:¥168起;货期:现货。

单圈分辨率:

10bit
12bit
15bit
16bit
17bit
400-1985-888

11

工作电压

5~24V

波特率

9600~115200(默认 9600)

线性度

0.1%

单圈分辨率

10 bit, 12 bit,  15 bit, 16bit, 17bit

工作电流

50mA

通讯接口

RS485 ModBus, RTURS232

内核刷新周期

50uS

电气寿命

>100000h

外形尺寸

Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴

轴的最大负载

轴向20N,径向80N

外壳/法兰材质

锌镍镀层钢/航空铝

最大机械转速

8000转

轴材质

不锈钢轴(可定制轴尺寸)

最大启动扭矩

0.006Nm

轴承材质

轴承钢

重量

86~200g(含1.2米屏蔽线,可定制线长)

工作温度

 -40 ~ + 85°C

湿度

 98 % (无凝露)

储存温度

 -40 ~ + 85°C

防护等级

IP54

线色

RS485

RS232

 5~24V

 5~24V

GND

GND

ZR

ZR

绿

RS485B

TX

RS485A

 RX

IP54-BRT38-6mm 轴见上图

  • 001 RS485说明书通信协议 单圈

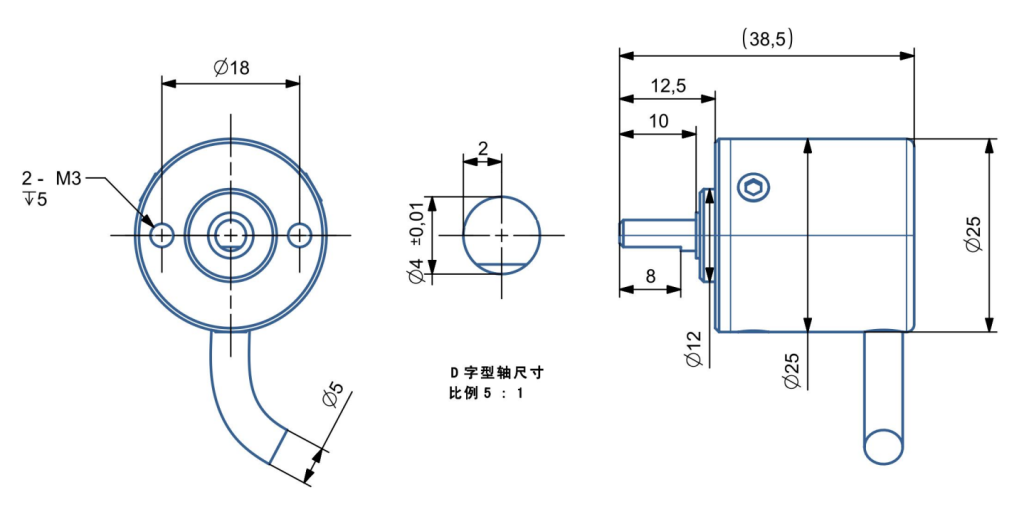

  • 01 编码器 IP54-BRT25-4mm轴(侧出)-图纸
  • 00 编码器 IP54-BRT25-4mm轴 (尾出)-模型
  • 01 RS485上位机 单圈&多圈
