主页>旋转编码器>单圈绝对值编码器>0~10V模拟量编码器

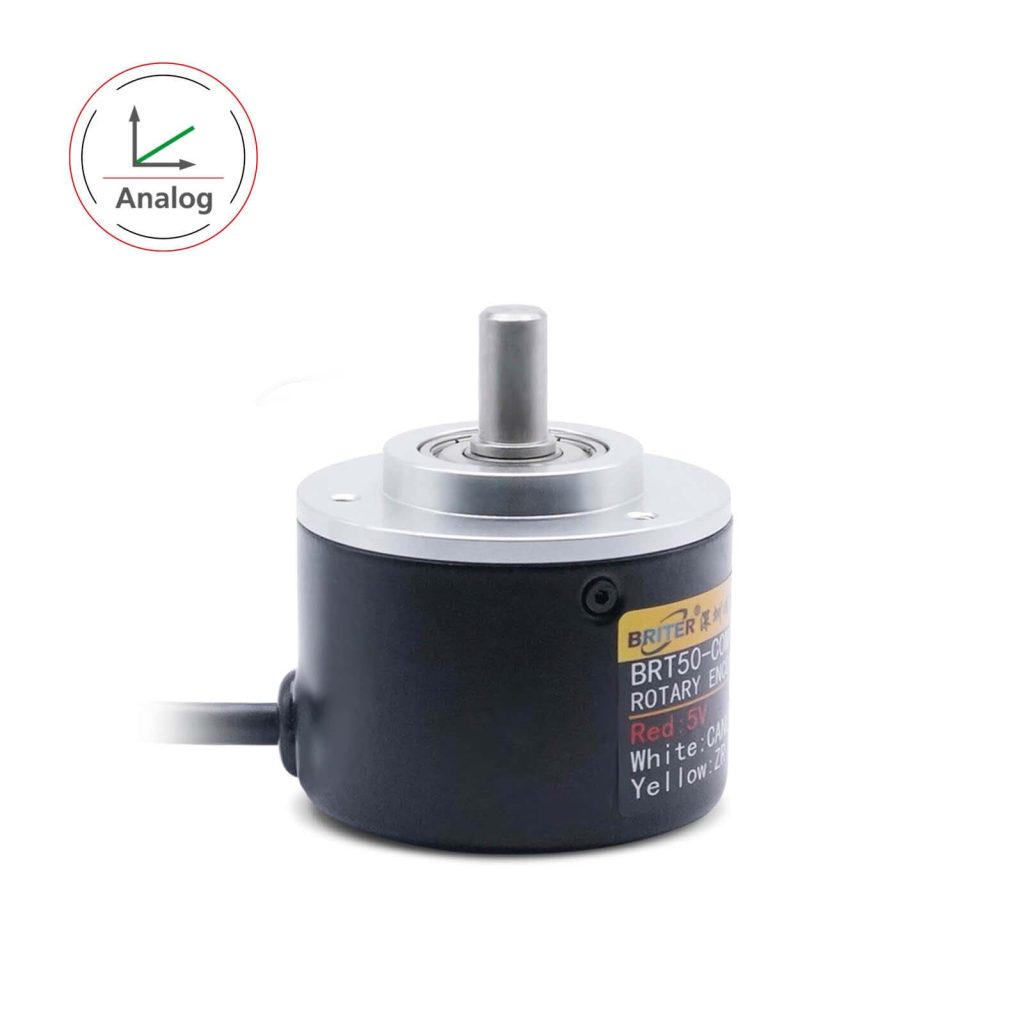

单圈绝对值编码-0~10V模拟量

  • 单圈0~ 360°绝对式,断电记忆
  • 可做电子多圈,高达几百万圈;
  • 最小体积直径25mm,工业级编码器;
  • 宽电压,通过EMC测试,抗干扰性强,稳定性强;
  • 可通过通讯协议或上位机软件进行参数设定,操作直观、简单;
  • 支持查询模式和自动返回模式,反馈位置和速度;波特率、置位功能、计数方向及速度反馈等可编程;
  • 价格:¥208起;货期:现货。

单圈分辨率:

10bit
12bit
15bit
16bit
17bit

结构形式:

38-6mm 轴
38-8mm 盲孔
50-8mm 轴
我要询价 :400-1985-888

11

工作电压

12~24V

圈数

单圈

线性度

0.1%

单圈分辨率

10 bit,12 bit,13bit,14 bit,15 bit,16bit

工作电流

100mA

通讯接口

模拟量电流0-10V

内核刷新周期

50uS

电气寿命

>100000h

外形尺寸

Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴

轴的最大负载

轴向20N,径向80N

外壳/法兰材质

锌镍镀层钢/航空铝

最大机械转速

8000转

轴材质

不锈钢轴(可定制轴尺寸)

最大启动扭矩

0.006Nm

轴承材质

轴承钢

重量

86~200g(含1.2米屏蔽线,可定制线长)

工作温度

 -40 ~ + 85°C

湿度

 98 % (无凝露)

储存温度

 -40 ~ + 85°C

防护等级

IP54

 12~24V

GND

SETL、复位

SETH、方向

0-10V

IP54-BRT38-6mm 轴见上图

IP54-BRT38B-8mm 抱箍见上图

IP54-BRT50-8mm 轴见上图

  • 008 模拟量编码器说明书通信协议
  • 04 编码器 IP54-BRT38-6mm轴-图纸
  • 04 编码器 IP54-BRT38-6mm轴-模型
  • 06 编码器 IP54-BRT38B-8mm 抱箍-图纸
  • 09 编码器 IP54-BRT38B-8mm 抱箍-模型
  • 07 编码器 IP54-BRT50-8mm轴-图纸
  • 11 编码器 IP54-BRT50-8mm轴-模型
