防爆编码器 单圈多圈绝对值-模拟量电流4~20mA

  • 安全防爆,国家防爆认证( Exic IIC T5 Gc);
  • 精密机械齿轮多圈,无内部电池;
  • 最小体积27*27mm, 工业级编码器;
  • 分辨率最高17bit,精度可达0.07度;
  • 不锈铁保壳,不锈钢轴承,工业级编码器;
  • 宽电压,通过EMC测试,抗干扰性强,稳定性强;
  • 复合型,支持设置模拟量电流或者电压输出;
  • 磁敏非接触式,使用寿命长;
  • 模拟量AD转换精度高达16bit;
  • 零点设置和计数方向设置功能
  • 价格:¥308起;货期:1-3个工作日,批量请联系我们

多圈圈数

单圈
16圈
32圈
64圈
100圈
400圈
1800圈
5400圈
10800圈
21600圈

单圈分辨率:

10bit
12bit
15bit
16bit
17bit

结构形式:

38-6mm 轴
38-8mm 盲孔
50-8mm 轴
我要询价 :400-1985-888

11

工作电压

12~24V

圈数

1、16、32、64、100、400、1800、5400、10800 圈、21600 圈等

线性度

0.1%

单圈分辨率

10 bit,12 bit,13bit,14 bit,15 bit,16bit

工作电流

100mA

通讯接口

模拟量电流4-20mA


内核刷新周期

50uS

电气寿命

>100000h

外形尺寸

Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴

轴的最大负载

轴向20N,径向80N

外壳/法兰材质

锌镍镀层钢/航空铝

最大机械转速

3000转

轴材质

不锈钢轴(可定制轴尺寸)

最大启动扭矩

0.006Nm

轴承材质

轴承钢

重量

86~200g(含1.2米屏蔽线,可定制线长)

 12~24V

GND

SETL、复位

SETH、方向

4-20mA

电源正极 5~24V

 上电前务必注意编码器标签上的电压值

地线(GND)

0V

ZR (置零,一般不接)

1、置零功能:黄线接地(黑线),编码器置零;
2、恢复出厂设置功能:断电后黄线接地(黑线),上电,
保持 2 分钟后即可复位,复位后分离两条线

绿

RS485B

 TR-

RS485A

 TR+

Ex-BRT38-6mm 轴见上图

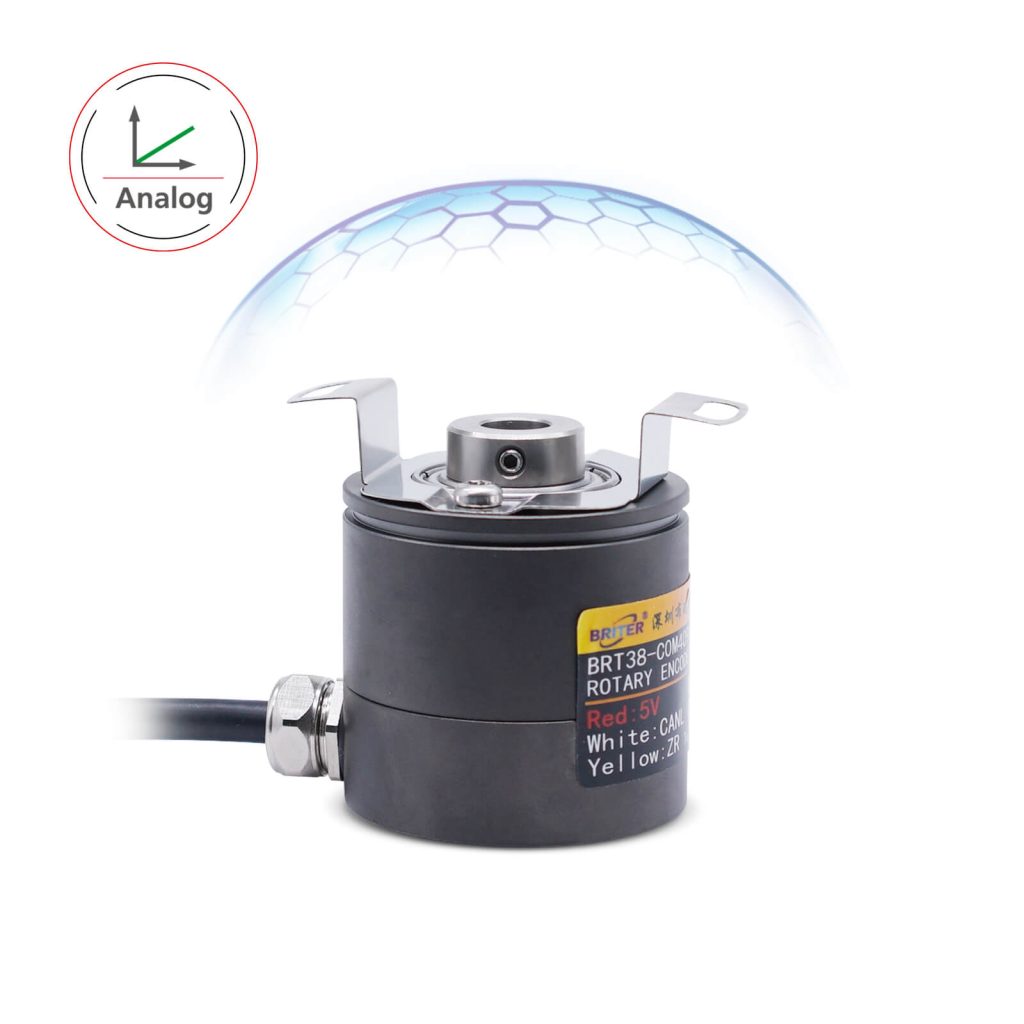

Ex-BRT38B-8mm 盲孔抱箍见上图

Ex-BRT50-8mm 轴见上图
